INV3065N多功能准动态应变测试仪，是一款多通道的经济型数据采集系统。其采用堆叠式模块化设计，可实现1 ~ 8块AD采集卡的任意组合；每块采集板卡具有12路模拟输入通道，采集仪整机最大输入通道数可达96通道。
INV3065N有两个以太网接口，内部自带网络交换功能并支持IEEE1588以太网精密时间同步协议，在不外接交换机的情况下，可实现多台采集设备的同步级联；支持多种输入信号耦合方式，如直流电压信号（DC）、交流电压信号（AC），以及1/4桥、1/2桥、全桥等应变桥路信号。
主要技术指标
AI通道（AD 模拟输入）
l 通道数：96（max，8块AD卡）
l 单块AD卡通道：12
l 精度：24位(∆−∑方式)
l 采样频率：0.5 Hz ~5120 Hz任意可调
l 输入量程：±100mv，±500mv，±1V，±5V，±10V，±50V
l 支持AD通道自动校准（精度<0.5%）
l 幅值误差：<0.5%
l 频率误差：<0.005%
l 桥压稳定度：<0.05%
l 桥路电阻支持：120和350欧姆两种，可购买时选择一种
应变测量
l 满量程：±50000με；
l 系统示值误差：1%red±3με；
l 非线性：0.1%FS；
l 零漂：±3με/4h
电压测量
l 满度值：±100mv，±500mv，±1V， ±5V，±10V，±50V
l 最小分辨率5μV；
l 幅值误差：<0.5%；
l 频率误差：<0.005%；
通用指标
l 数据接口：以太网（RJ45）X2
l 数字接口：RS485总线、CAN总线
l 外部供电：220VAC、9~36VDC
l 桥路电压：2V、5V
l 对外供电：5V、12V、24V等多种或定制
l 典型功耗：20W（96Ch & DC）
l 工作温度：-30~60℃
l 整机质量：约4.5 Kg（96通道）

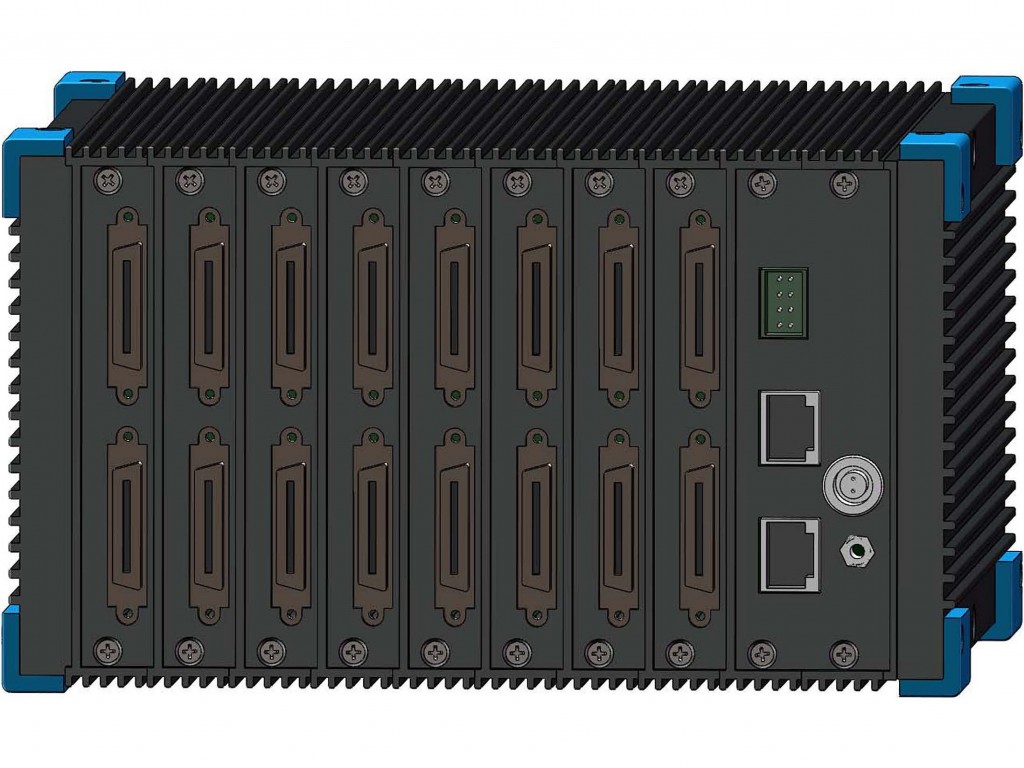

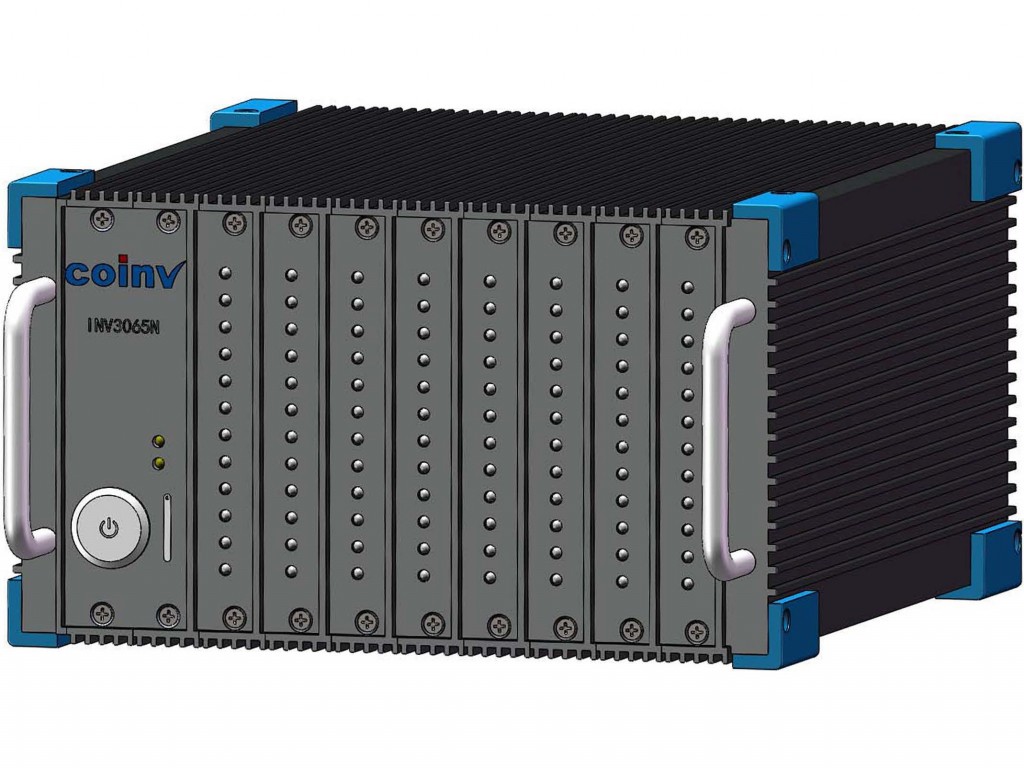

l 整机尺寸：215*260*124 mm（96通道）

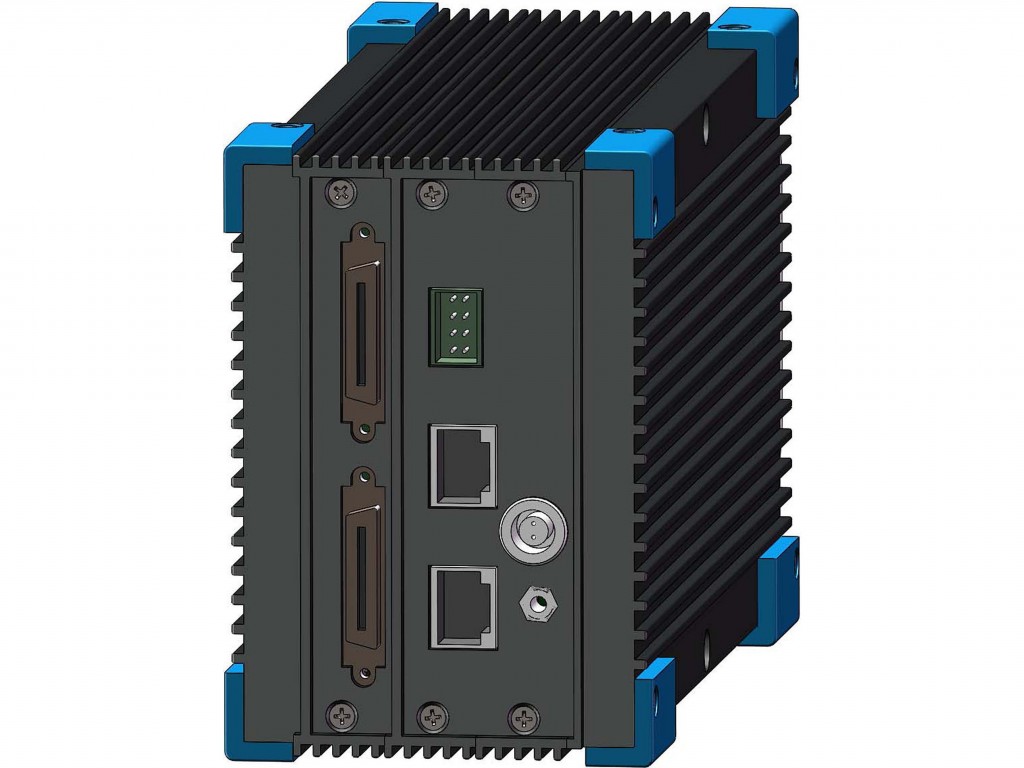

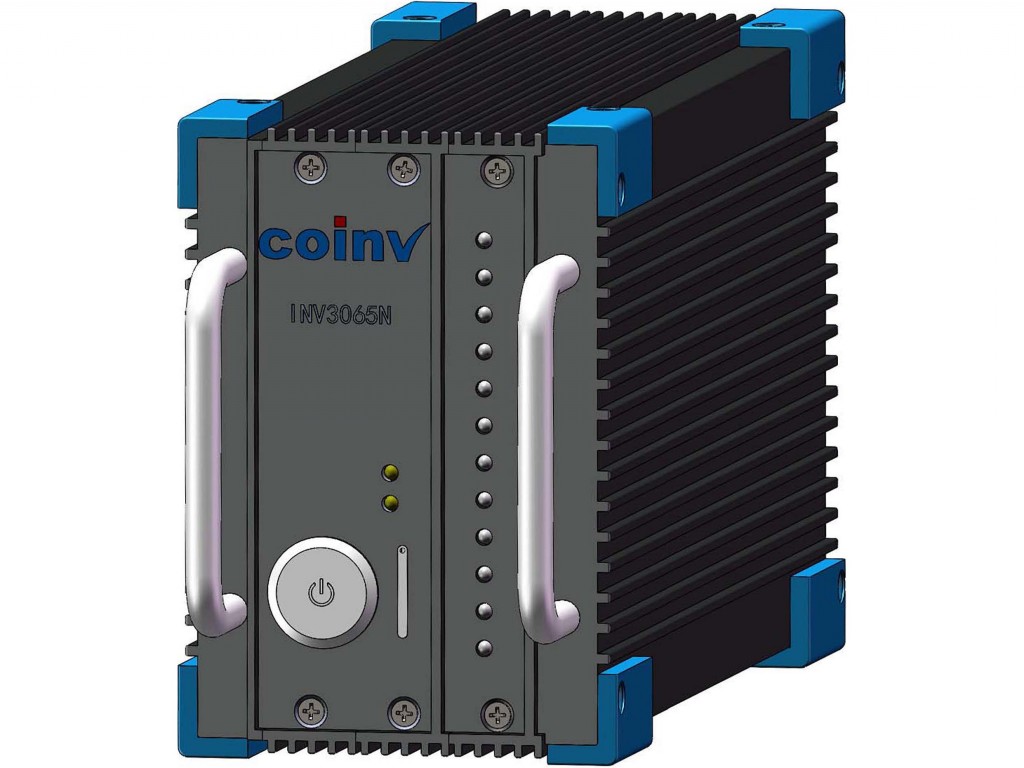

85*260*124 mm（12通道）
级联同步主要技术指标IEEE1588：支持IEEE1588，可实现采集仪间IEEE1588同步，同步精度可达百纳秒级。 适用于长时间监测型离线、在线同步采集。
典型测试方案

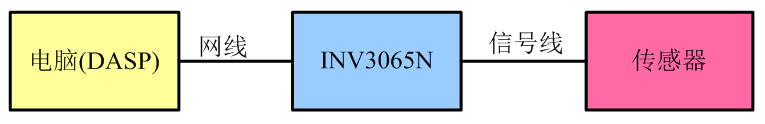

单台使用测试示意图 |

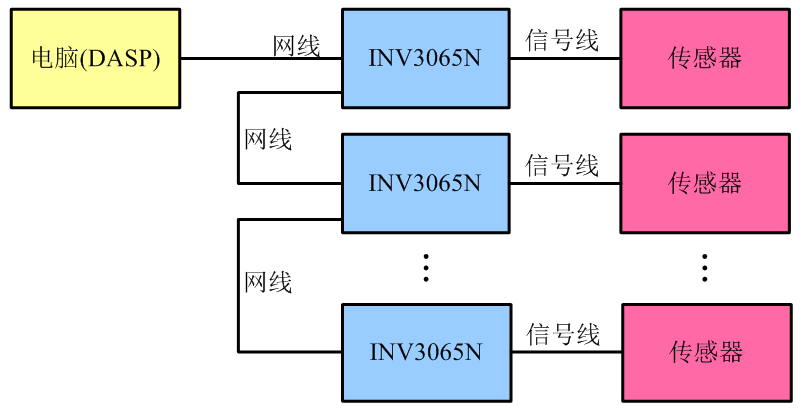

多台采集设备级联测试示意图
