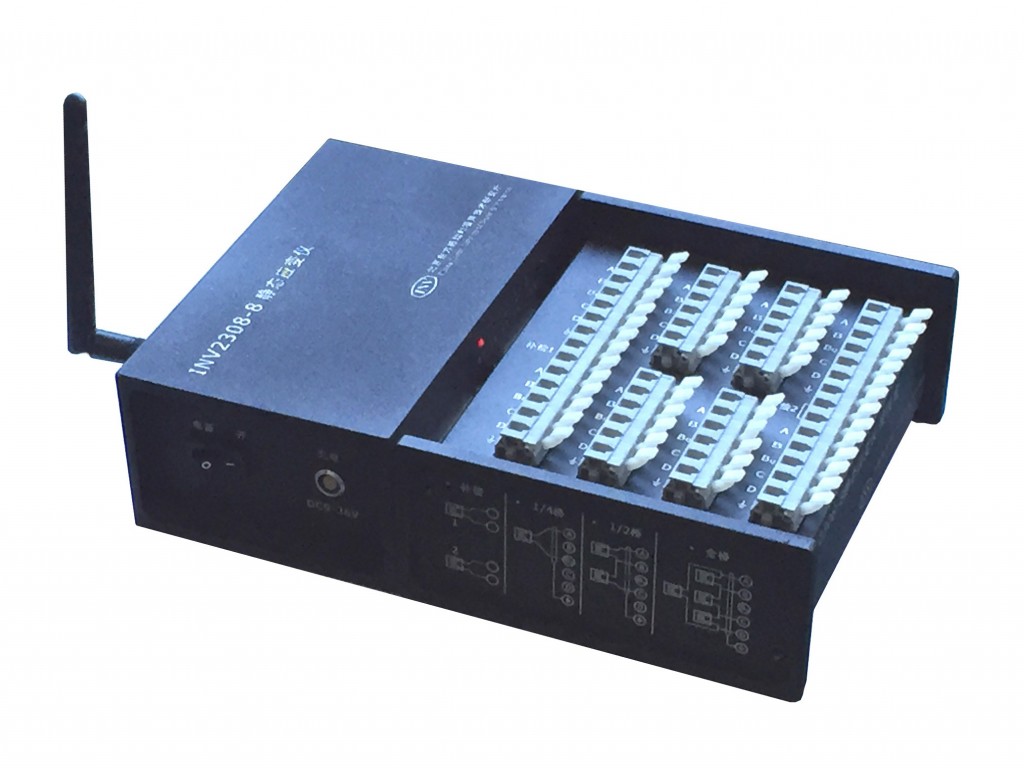

INV2308-8

无线静态应变测试仪

• 概览

  INV2308-8静态应变仪是全智能化的巡回数据采集系统，除采集应力、应变信号外，还可采集电压、位移、热电偶，组成无限多通道的综合测试系统。该产品体积小巧、使用方便，具有通道自检功能，适合在室内和野外进行各种现场测量试验，被国内众多的高校和知名研究检测机构广泛采用。

• 详细信息




      INV2308-8无线静态应变测试分析系统每台仪器8个测点，可无限扩展，特别适合测点分布相对分散的工程测试场合。仪器内置大容量可充电电池，也支持外接宽范围直流电源（9V～36V）供电。仪器内置大容量存储器，可保存数万次测试数据。仪器每个测点桥路独立设置，每台仪器有2个补偿片接入端子，可在软件中为每个测点分别选择补偿片，现场测试方式更加灵活。

      INV2308-8无线静态应变测试分析系统是北京东方振动和噪声技术研究所创新设计的第四代无线静态应变测试分析系统，采用SCSI接插件直接引出线方式连接应变片，也可以和配套的接线盒进行无缝对接，不用连接线和短接片，真正地消除了热电势影响及现场处理导线的工作量。




  主要技术指标及性能




  • 量程：0 ～ ±60000/30000/15000με

  • 分辨率：1με

  • 测量误差：0.2%Rd±1με

  • 平衡方式：初读数法

  • 平衡范围：0 ～±60000/30000/15000με

  • 测点数：8

  • 应变片阻值：60 ～ 2000Ω

  • 桥路形式：1/4桥（补偿1或2）、1/4桥（无补偿）、半桥、全桥及电压输入(如热电偶)、电阻及电阻型传感器、4-20mA变送器等

  • 供桥电压：DC2V

  • 桥路设置方式：每通道独立设置

  • 电压输入范围：0～±1V多档可设置

  • AD位数：24bits

  • 工作模式：在线或离线

  • 离线测试数据存储形式：文件

  • 离线测量文件数：15max

  • 稳定性：时漂：≤3με/24H 温漂：≤1με/℃

  • 电池续航能力：仪器充满电的情况下，可连续工作约8h

  • 电源：  AC220V/DC9-36V

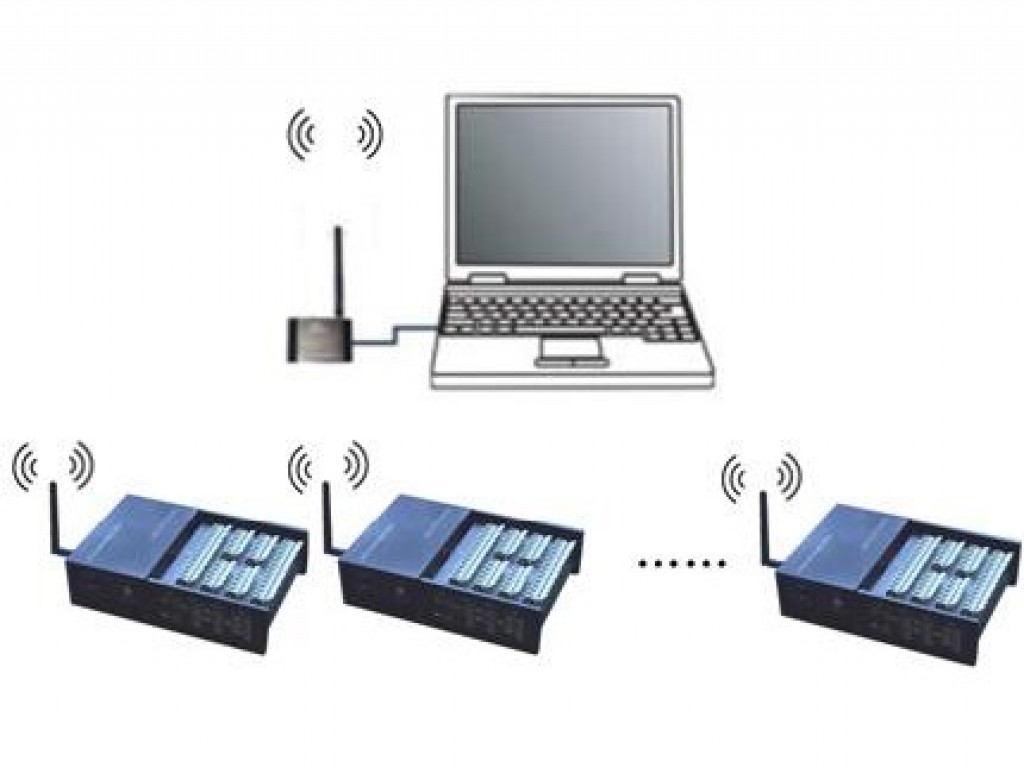

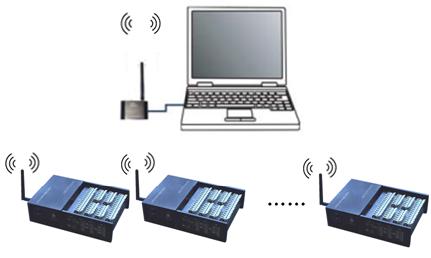

  无线组网示意图
