INV3065N说明书

概览

详细信息



1、 采集仪工作性能指标说明

1.1模拟输入

Ø 通道数:1~8块采集卡灵活定制(12~96通道)

Ø 输入方式:单端/差分

Ø 输入耦合:DC/AC /应变(软件切换)

Ø A/D分辨率:24 bits

Ø AD类型:Delta-sigma

Ø 采样率:0.5S/s~5.12kS/s任意可调

Ø 模拟输入通道最大工作电压

量程

输入端

最大输入电压

±50V, ±10V

正输入端

±50VPK

负输入端

±5V, ±1V, ±0.5V, ±0.1V

正输入端

±12 VPK

负输入端

*电压参考为机壳地

Ø 输入信号范围

增益倍数

增益(dB

满量程范围(V

50

33

±0.1

10

20

±0.5

5

13

±1

1

0

±5

0.5

-6

±10

0.1

-20

±50

Ø 稳定度

DC耦合基线稳定度: ±0.01mVMAX(预热30分钟);

DC耦合幅值稳定度:0.05%(预热30分钟)

Ø 放大器特征参数

输入阻抗:10MΩ||210pF

抗混叠滤波器:256倍过采样+数字滤波+模拟抗混叠滤波器,总衰减陡度超过-300dB/oct

共模抑制比:100dB

幅值线性度: 0.025%

Ø 输入噪声:<1uVrms(带宽0.5Hz~1KHz典型值)

Ø 无杂散动态范围(SFDR

SFDR = -89dB  【条件:SF=5.12KHzAmp = 1AF = 100HzAin = -1dBFS

Ø 动态范围

Dynamic Range = 111dB 【条件:SF=5.12KHzAmp = 1AF = 100HzAin = -1dBFS

Ø 通道间串扰

相邻通道间串扰 -111dBc 【条件:SF=5.12KHzAmp = 1AF = 100HzAin = -1dBFS

非相邻通道间串扰 -115dBc 【条件:SF=5.12KHzAmp = 1AF = 100HzAin = -1dBFS

Ø 总谐波失真:

总谐波失真:-102dB 【条件:SF=5.12KHzAmp = 1AF = 100HzAin = -1dBFS

Ø 通道间一致性

各通道间相位差<0.01°@100Hz

Ø 频率精度

频率精度误差<0.001%

Ø 幅值精度

幅值精度误差<0.5%

Ø 传感器供电(单通道)

激励电压(V)

电流

功率

3.3

150mA

0.5W/Ch

5

100mA

9

55mA

12

41mA

18

28mA

24

21mA

1.2 应变指标

Ø 内部1/4桥电阻:120Ω

Ø 应变测量范围

桥压(V)

增益倍数

量程(με)

2

50

100000

5

50

50000

Ø 桥压稳定度:≤0.05%

Ø 输入噪声:≤10με

Ø 幅值误差:≤1%±3με

Ø 非线性幅值误差:≤±0.13%

Ø 基线稳定度:≤5με/4H

Ø 幅值稳定度:≤±0.05%2H


1.3 电源及功耗

Ø 供电电源电压:外供电支持9~48V宽电压输入

Ø 采集仪功耗:26W(典型值)

Ø 单通道给传感器供电:可输出3.3V5V9V12V18V24V或定制,单通道最大功率0.5W


1.4通用

Ø INV3065N数据采集仪尺寸:

采集卡数量

长(mm

宽(mm

高(mm

1

87.8

259

126

2

106.4

259

126

3

125

259

126

4

143.6

259

126

5

162.2

259

126

6

180.8

259

126

7

199.4

259

126

8

218

259

126

Ø INV3065N数据采集仪重量: 5.8Kg

Ø 数据接口:以太网(RJ45双绞线)

Ø 数字接口:RS485

Ø 工作温度:-30~60

Ø 应用软件:DASP系列软件

Ø 质量体系:ISO9001:2008国际

Ø 操作系统:Windows 98 / Me / 2000 / XP / Vista / 7 / 8/10


2、采集仪工作指示灯说明

INV3065N采集仪,共有三种工作指示灯,分别是AI通道指示灯、 ACQ采样指示灯、Disk存储指示灯。

AI通道指示灯:

AI通道状态指示灯

输入耦合设置

信号接入状态

不亮


采集仪未开启

绿灯常亮

DC/AC/应变

通道信号正常接入

红灯常亮

应变

通道应变信号接入不正常

ACQ采样指示灯:

ACQ状态指示灯

采集状态

不亮

采集仪未开启

绿灯常亮

采集仪不在采样状态

绿灯闪烁

采样中

Disk存储指示灯:

DISK状态指示灯

存储状态

不亮

采集仪未开启或存储卡异常

绿灯常亮

SD卡正常

绿灯闪烁

SD卡存储中


3、采集仪常见连接方式

3.1 单台连接

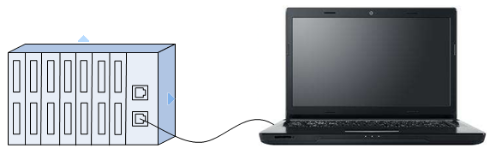

单台连接即采集仪与计算机的一对一连接。

该种连接方式就是直接通过网线将计算机与单台采集仪相连,如图所示。





3.2多台级联

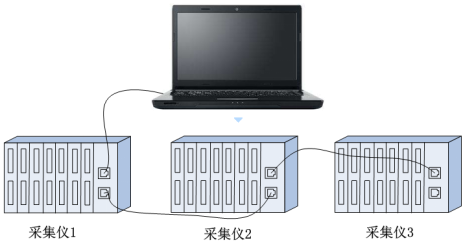

除了单台连接之外,还可以将多台采集仪级联后通过一台计算机来实现控制分析。对于级联采集仪的数目,标准配置下为18台,级联连接如下图所示,该模式下可完成1588同步。



4、采集仪IP地址定义

INV3065N可以通过RJ45网线连接至网络,出厂时已将采集仪IP地址设置为 192.168.n.AAA。其中n在三种方式下分别为 011AAA根据每台采集仪不同而不同,但同一个采集仪在不同连接方式下的AAA是一样的,其取值为200~254范围内的某一值。

采集仪标签上显示IP地址即为采集仪的IP地址。


5、仪器级联和同步操作

5.1仪器间级联

Ø 级联采集仪数:

   标准: 1 8

   定制: 9 32 台 或更多

Ø 级联仪器间同步:

   IEEE1588RJ45双绞线,最大100米(需CAT5类及以上网线,使用光纤距离能更远),精度小于一百纳秒


5.2 仪器同步

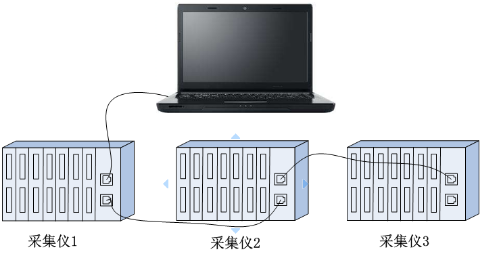

INV3065N支持LXI总线的IEEE1588同步。然后按照下图的设置方式进行采集仪连接,就可实现多台INV3065N采集仪的同步。




                                                    INV3065N后面板-网口
